A integração exclusiva entre o Autodesk Civil 3D e o OrçaBIM do OrçaFascio permite transformar, de forma direta, os dados de modelagem em um orçamento completo, sem retrabalho ou exportações manuais complexas.

Neste artigo, vamos abordar o primeiro passo do processo: como preparar e enviar para o OrçaBIM as informações provenientes de corredores, alinhamentos e assemblies, geralmente utilizados em projetos de rodovias.

Antes de enviar para o OrçaBIM, é importante entender o papel de cada elemento:

• Alinhamento (Alignment): define o traçado horizontal da rodovia.

• Assembly: conjunto de componentes (pavimento, base, sub-base, taludes, sarjetas, etc.) que compõem a seção típica da via.

• Corredor (Corridor): modelo 3D resultante da combinação do alinhamento com o assembly, incluindo as elevações e geometrias finais.

Esses três elementos são a base para calcular volumes, áreas e comprimentos, dados que serão extraídos pelo OrçaBIM para gerar o orçamento.

Neste artigo, utilizaremos este projeto como referência, pois ele já contém os valores configurados para corredores, alinhamentos e assemblies, que serão usados na obtenção das quantidades.

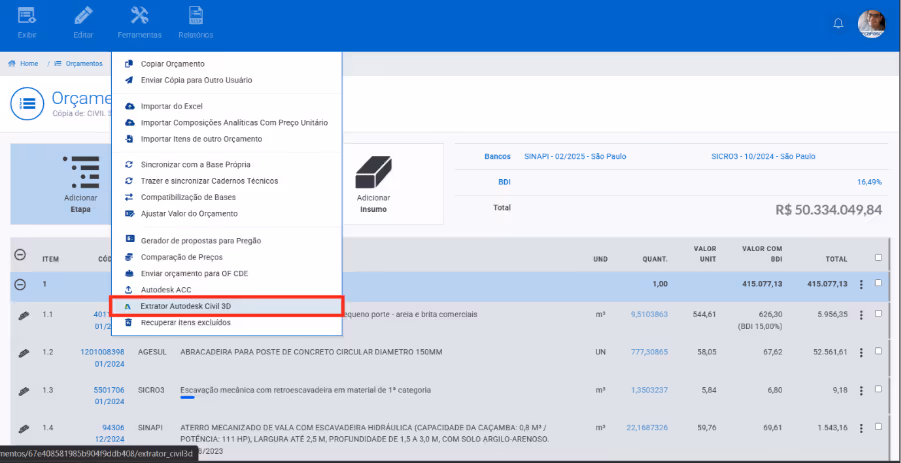

No OrçaFascio, após criar o seu orçamento, acesse o menu FERRAMENTAS > EXTRATOR AUTODESK CIVIL 3D para iniciar o processo de extração dos dados.

Após acessar a ferramenta, o sistema exibirá uma tela com a lista de todos os projetos já inseridos, caso existam.

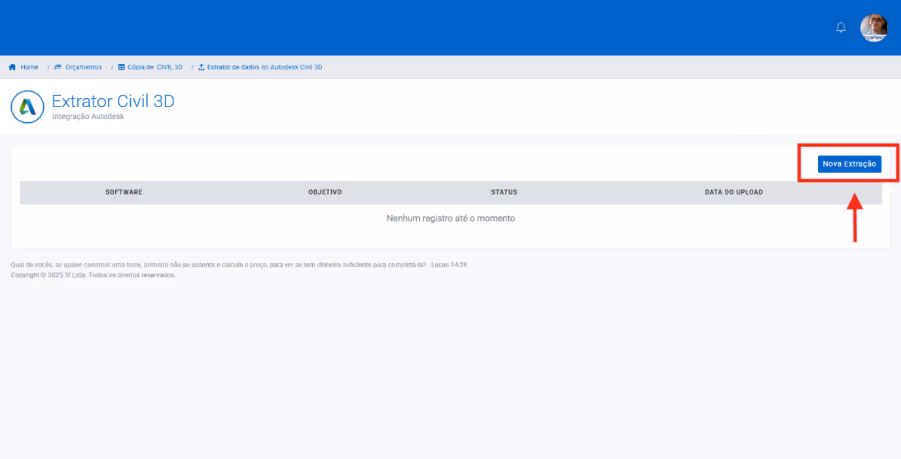

Como ainda não temos nenhum projeto cadastrado, iremos até o canto direito da tela e clicaremos em NOVA EXTRAÇÃO.

Ao clicar em NOVA EXTRAÇÃO, o sistema abrirá a tela para seleção do projeto.
Nessa etapa, existem quatro formatos específicos aceitos para a extração das informações: .DWG, .XML, .XLS e .XLSX.

Os arquivos no formato .DWG devem ser exclusivamente do Autodesk Civil 3D, pois contêm todas as informações necessárias para extrair os valores que serão utilizados na elaboração do orçamento.

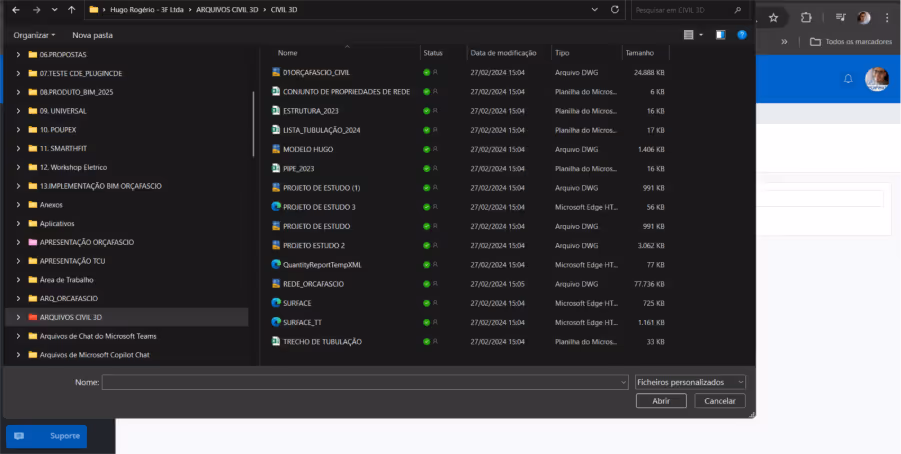

Ao clicar em ESCOLHER FICHEIRO, o sistema abrirá o explorador de arquivos do seu computador para que você selecione o documento desejado.

Após selecionar o projeto, o sistema exibirá o campo TIPO DE EXTRAÇÃO, que possui quatro opções, cada uma voltada para um tipo específico de dado do Autodesk Civil 3D:

CORREDORES
Utilizado para projetos baseados em corredores e alinhamentos, combinados com assemblies (seções típicas).
Esse tipo de extração é ideal para rodovias, ferrovias e obras lineares, permitindo obter quantitativos como comprimentos, áreas de pavimentação, volumes de corte e aterro diretamente do modelo 3D.

CORTE E ATERRO
Voltado exclusivamente para relatórios de movimentação de terra.
No Civil 3D, é possível gerar um relatório detalhado com volumes de corte (remoção de material) e aterro (adição de material) em diferentes trechos do projeto.
Essa opção importa diretamente esses valores para o orçamento, garantindo precisão nos custos de terraplenagem.

PIPE NETWORKS (ESTRUTURAS)
Destinada à extração de estruturas presentes em redes de drenagem, como bueiros, caixas de inspeção, poços de visita, bocas de lobo, entre outros.
O OrçaBIM lê esses elementos e traz para o orçamento suas dimensões, quantidades e posições.

PIPE NETWORKS (PIPE)
Focada nas tubulações de projetos de drenagem, abastecimento ou esgoto modeladas no Civil 3D.
Permite importar para o orçamento dados como diâmetro, extensão total e quantidade de tubos, possibilitando associar automaticamente composições de instalação e fornecimento.

Tipo de Extração

Finalidade Principal

Elementos Lidos no Civil 3D

Exemplos de Uso

CORREDORES

Obter quantitativos de obras lineares (rodovias, ferrovias, canais, etc.)

Corredores, alinhamentos e assemblies (seções típicas)

Áreas de pavimentação, volumes de corte e aterro, comprimento total da via

CORTE E ATERRO

Importar relatórios de movimentação de terra

Relatórios de volumes gerados pelo Civil 3D

Custos de terraplenagem, balanço de volumes de corte e aterro

PIPE NETWORKS (ESTRUTURAS)

Extrair dados de estruturas em redes de drenagem

Bueiros, caixas de inspeção, poços de visita, bocas de lobo

Orçamento de construção de dispositivos de drenagem

PIPE NETWORKS (PIPE)

Extrair dados de tubulações de redes hidráulicas e de drenagem

Tubulações modeladas no Civil 3D

Extensão de tubos, diâmetros, número de peças para instalação

Nesse caso, utilizaremos a primeira opção, CORREDORES.
Após selecioná-la, basta clicar em ENVIAR ARQUIVO para que o sistema inicie o processo de extração dos dados diretamente do projeto do Civil 3D.

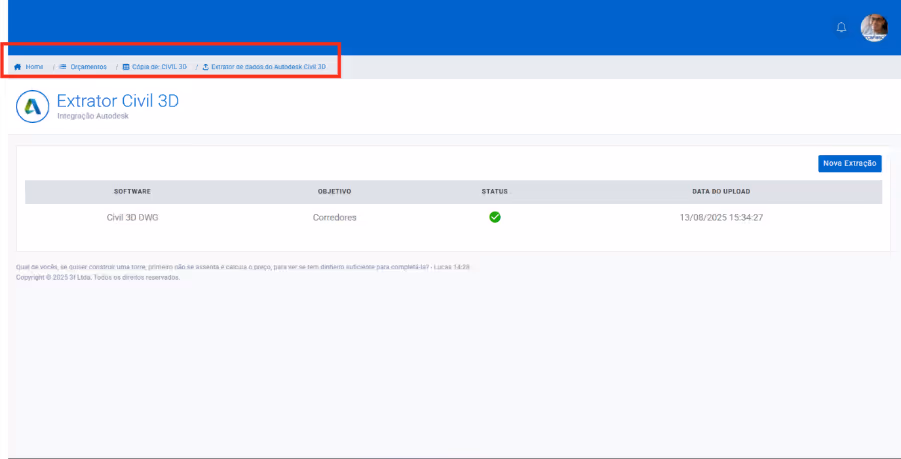

O sistema retornará para a tela anterior e exibirá o carregamento do projeto na nuvem.

Quando o upload for concluído com sucesso, o status será marcado como OK.

Em seguida, basta acessar novamente o seu orçamento pelo Navegador Rápido, localizado no canto superior esquerdo do sistema.

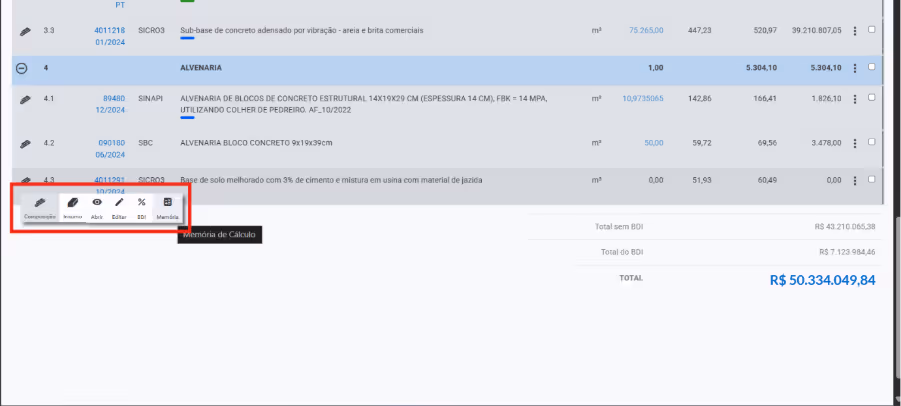

Agora, retorne ao seu orçamento e acesse a ferramenta de Memória de Cálculo.

Você pode entrar nessa ferramenta de duas formas:

• Passando o cursor do mouse sobre a composição, ou

• Clicando com o botão direito do mouse sobre a composição.

A forma de acesso pode variar de acordo com as configurações dos seus atalhos de teclado e menus no sistema.

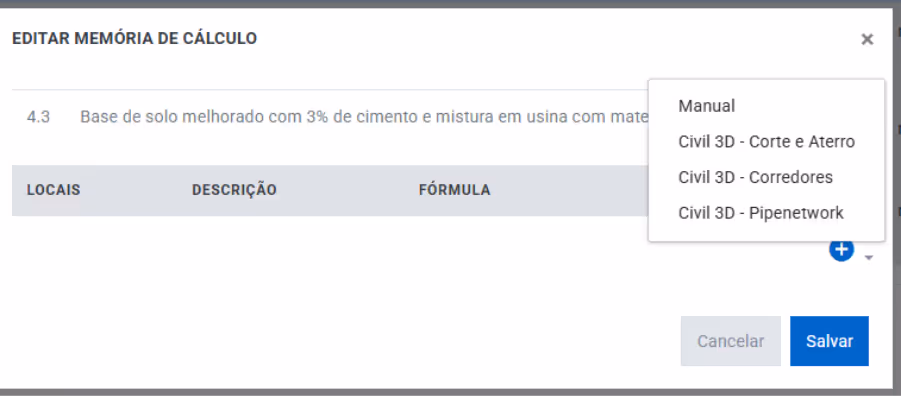

Dentro da Memória de Cálculo, no canto inferior direito, você encontrará um ícone de “+”.
Ao clicar nele, serão exibidas as opções para criar a sua memória de cálculo:

• MANUAL: permite criar fórmulas manualmente, de acordo com a necessidade do orçamento.

• CIVIL 3D – CORTE E ATERRO: realiza a quantificação com base nos relatórios de corte e aterro gerados no Civil 3D.

• CIVIL 3D – CORREDORES: possibilita selecionar os parâmetros dos projetos carregados no orçamento, conforme mostrado no passo anterior.

• CIVIL 3D – PIPE NETWORK: utiliza os relatórios de projetos de drenagem criados com as ferramentas de Pipe Networks do Civil 3D.

Observação: as opções de Memória de Cálculo só estarão disponíveis após inserir no orçamento os projetos ou arquivos correspondentes a cada tipo de quantificação

Nesse caso, selecionaremos a opção CIVIL 3D – CORREDORES.

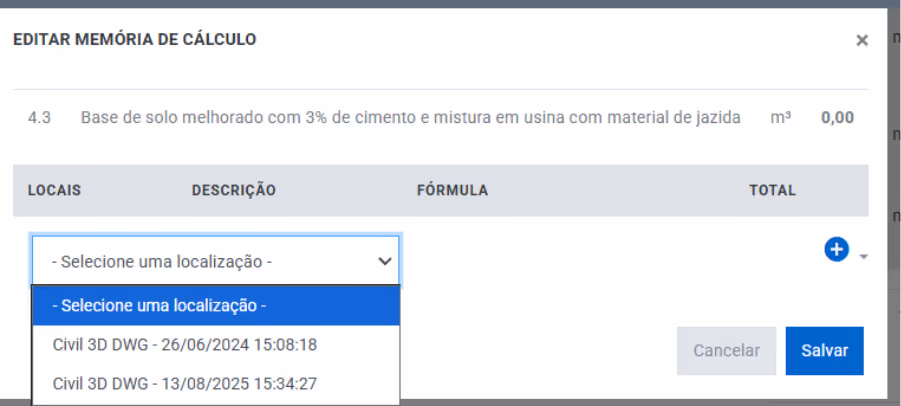

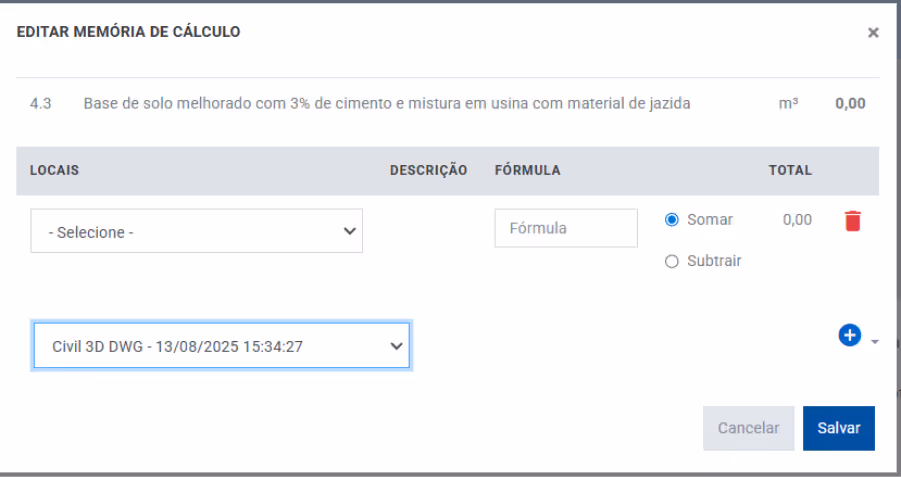

Em seguida, será necessário escolher o projeto. Neste exemplo, utilizaremos o mais recente, garantindo assim que os valores estejam atualizados. No entanto, dependendo do seu orçamento, podem existir vários projetos disponíveis para você trabalhar.

Após selecionar o projeto, o sistema abrirá a tela para criação das fórmulas utilizando os parâmetros disponíveis.

O primeiro passo é selecionar os LOCAIS, que correspondem às áreas ou trechos do projeto onde os quantitativos serão aplicados no orçamento.

Os Locais representam os trechos do seu projeto definidos a partir dos alinhamentos e assemblies configurados no Civil 3D.
Essas informações vêm diretamente do modelo e não podem ser alteradas dentro do OrçaBIM para Civil 3D.

Após selecionar os Locais, o sistema exibirá abaixo os parâmetros correspondentes para que você possa utilizá-los na criação das fórmulas.

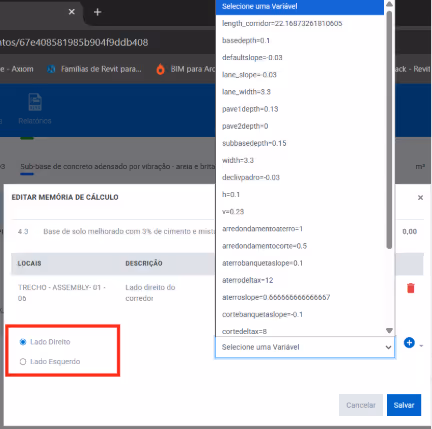

Além disso ele vai ter a opção de Lado Direito e Lado Esquerdo.

Pois dentro do Autodesk Civil 3D os assemblys são separados por um eixo central, então seus valores podem ser diferentes para cada lado.

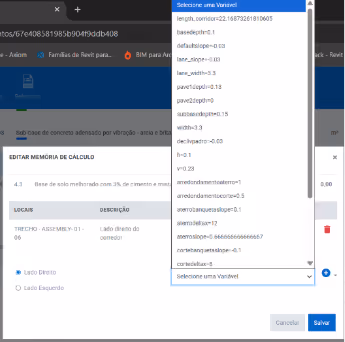

O próximo passo é selecionar os parâmetros que você deseja quantificar e, em seguida, montar a fórmula utilizando esses parâmetros, de acordo com a necessidade do seu orçamento.

Ao selecionar um parâmetro, ele será automaticamente inserido no campo de fórmulas, atualizando o valor total em tempo real.

Após concluir toda a fórmula, o valor total da quantidade será calculado e exibido pelo sistema.

Com isso, concluímos a quantificação de apenas um lado do projeto, utilizando os assemblies definidos no modelo.

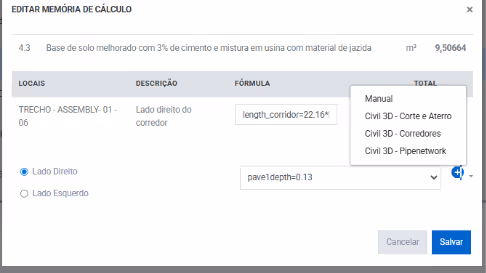

Para realizar a quantificação do outro lado (lado esquerdo), é necessário abrir um novo campo de fórmula clicando no ícone de “+” localizado no canto inferior direito da tela.

Com isso, o sistema abrirá um novo campo de fórmulas.

Observação:

• Se os valores do lado direito forem iguais aos do lado esquerdo, você pode simplesmente copiar a fórmula já criada e colar no novo campo.

• Caso os valores sejam diferentes, será necessário criar a fórmula novamente, seguindo o mesmo procedimento descrito no primeiro passo.

Na descrição da fórmula, o sistema indicará automaticamente o lado correspondente de cada cálculo.

Com isso, obtemos o resultado total de volume do projeto.

‍
